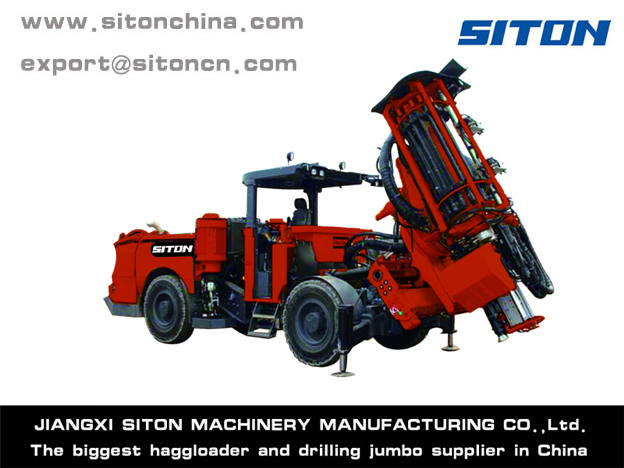

Jumbo de perfuração de mineração
Jumbo de perfuração de mineração
Introdução:

O jumbo de perfuração de mineração é um equipamento de mineração de média escala de furo de profundidade média completamente hidráulico de túnel. É adequado para operação de seção de mineração de minas de metais de pequenos e médios tamanho, pode perfurar buraco paralelo e buraco em forma de leque para cima ou para baixo em teto ou parede. O movimento de posicionamento do equipamento inteiro usa o sistema de controle eletro-hidráulico, operação de máquina de perfuração de rocha e sistema de anti-encravamento, a função automática de troca de haste é configurada.

Descrição de components:
Jumbo de perfuração de mineração


Sistema de controle:

O movimento de posicionamento do equipamento inteiro usa o sistema de controle eletro-hidráulico, operação de perfuração.

Sistema de controle de computador sem fio avançado é equipado.

Sistema totalmente automático de anti-encravamento de haste de perfuração e sistema de alarme de segurança de jumbo estão equipados.

Sistema de viagem de motor diesel independente.

Jumbo de perfuração de mineração

Chassis de andar:

O conjunto de motores de marca internacional Deutz fornece energia, equipando com eixo de acionamento molhado DANA, sistema dual controla o freio de viagem e estacionamento de jumbo.

Chassis articulados pesados, que são propícios para a encostas ondulante para a condução suave.

Design de estrutura compacta de equipamento, a boa trafegabilidade é apropriada para túneis pequenos e médios.

Jumbo de perfuração de mineração


Carretel de cabo/mangueira de água:

Os carretéis de cabo/mangueira de água de controlo hidráulico podem poupar trabalho manual e de alta segurança.

Jumbo de perfuração de mineração

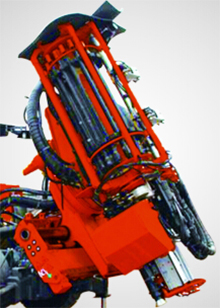

Parte de posicionamento de lança de perfuração:

Câmara de haste pode ser equipada.

Sistema automático de troca de lança.

Ápice dianteiro e traseiro de feixe de impulso é equipado.

Mecanismo de encravamento para aperto de guia, conexão e desconexão é equipado na perfuração de furo.

Unidade de deslizamento do pitching, giração, oscilação e movimento paralelo.

Posicionamento preciso de deslizamento paralelo de controle elétrico-hidráulico.

Redutor giratório Brevini é adotado, ângulo preciso de giração de lança de perfuração.

Jumbo de perfuração de mineração

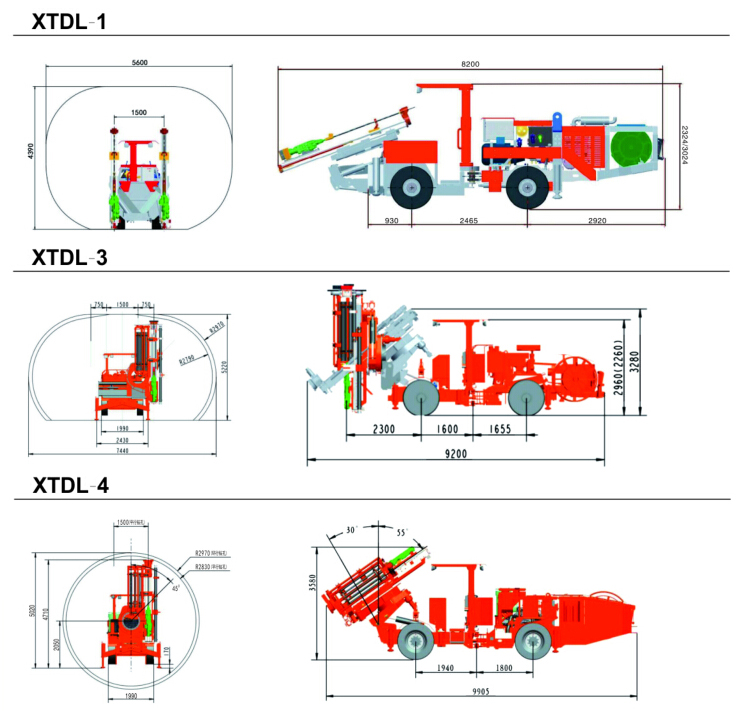

Parâmetros:

Parte

Items

Modelo: XTDL-1

Modelo: XTDL-3

Modelo: XTDL-4

Jumbo inteiro

Dimensão (L×W×H) mm

8200×1425×2324/ 3024

9200X1990×3280

9905×1990×3580

Seção de trabalho (W×H) m

5600×4390

7440×5220

5940×5020

Diâmetro de perfuração mm

32-102

64-89

64-89

Profundidade de perfuração m

25

40

40

Quantidade de haste P

Without

20+1

20+1

Velocidade de perfuração m/min

0. 8-2

0. 8-2

0. 8-2

Potência de motor KW

55

65

65

Capacidade de tanque L

120

160

160

Peso total kg

9500

17000

16500

Velocidade de viagem Km/h

6.5

>10

>10

Iintervalo máximo entre buracos paralelos mm

1500

3000

1500

Capacidade de subida máxima %

35

25

25

Perfuratriz

Modelo de perfuratriz

HC50

HC109

HC109

Haste de perfuração mm

1220/1525/1830

1220/1525/1830

1220/1525/1830

Cauda de equipamento

R38M

R38/T38/T45

R38/T38/T45

Potência KW

13

>18.9

>18.9

Torque máximo Nm

415

780

780

Consumo de água L/min

25

30-50

30-50

Consumo de ar m3/min

5

10

10

Peso Kg

102

142

142

Chassi

Direção (°)

40

40

40

Motor diesel

Cummins B3. 3-C60

Deutz D914L04

Deutz D914L04

Emissão

Tier 3

Tier3/stage/. 111A

Tier3/stage/. 111A

Potência nominal máxima KW

45

58

58

Torque máximo de saída Nm

214 (1600rpm)

214 (1600rpm)

214 (1600rpm)

Volume de tanque de combustível L

45

60

60

Oscilação de eixo traseiro (。)

6

8

8

Freio

Controle dual/Freio molhado

Controle dual/Freio molhado

Controle dual/Freio molhado

Modo de refrigeração

Refrigeração a água

Refrigeração a água

Refrigeração a água

Sistema de alimentação de ar

Fluxo m3/min

0. 35

0. 35

0. 35

Pressão do ar de trabalho Mpa

0. 2-0. 8

0. 2-0. 8

0. 2-0. 8

Water system

Fluxo L/min

35

35

35

Pressão da água de trabalho Mpa

0. 8-1. 2

0. 8-1. 2

0. 8-1. 2

Sistema elétrico

Potência total do motor KW

55

65

65

Tensão de alimentação V

380/660/1140

380/660/1140

380/660/1140

Velocidade do motor r/min

1470

1470

1470

Iluminação de condução W

4x55

6x55

6x55

Iluminação de trabalho W

2x55

2x500

2x500

Carretel de cabo m

70

70

70

Carretel de mangueira de m

Sem

70

70

Note: Devido a atualizações de produtos, SITON reserva-se o direito de alterar estas especificações sem aviso prévio.
