Jumbo de perfuração da haste única de roda DW1-23
Página inicial » Produtos » Equipamento de escavação de túnel » Jumbo de perfuração de roda » Jumbo de perfuração da haste única de roda DW1-23

Características de padrão:

1. Haste de perfuração hidráulica:

O desenho especial pesado com suspensão dupla de tripé para fixação paralera hidráulica em todas as direções.

O atuador rotativo está localizado na frente à haste, ele pode deixar o mecanismo de alimentação fazer uma rotação de 180 graus.

O deslizante pesado com alta resistência à flexão e torção, a vida útil é mais longa.

A superfície deslizante é coberta por feixe de aço inox.

2. Broca de rocha:

A perfuratriz é de Montabert, ela pode perfurar a rocha (f≤15) com alta eficiência, o que é cinco vezes mais do que a perfuratriz pneumática.

A perfuratriz com sistema de amortecimento para a vida consumível ideal.

Vida mais longa e perda menor do que as brocas de rocha similares.

3. Sistema hidráulico:

Adotando a tecnologia de pressão de vários estágios, otimizando a propulsão e o impacto da correspondência, também equipado com alvanca de controle de quatro direções de operação manual.

O fluxo adequado com refrigerador de água de alta eficiência para garantir que a temperatura do sistema hidráulico manter no nível normal após o longo tempo de funcionamento.

O multi-filtro no tanque do óleo hidráulico pode manter a limpeza do óleo e reduzir o risco de avaria do sistema hidráulico.

4. Sistema móvel:

A dobradiça de chassis pesado, quatro rodas de motor diesel conduzir com a alta velocidade para transições.

O diesel e o exio de tração são de marcas internacionais.

Travagem de serviço, estacionamento e travagem de emergência.

As pernas de terra apoiam a máquina durante o funcionamento.

Manter a qualidade do ar com silenciador de escape e tratador.

Os pneus sólidos especialmente preenchidos e assentos fixos.

5. Geral:

Bobina de cabo.

Inclinômetro.

Luzes de trabalho.

Bomba recalque de água impulsionada hidráulica.

Compressor pistão impulsionado hidráulico.

Teto de proteção telescópica de FOPS-aprovado.

Programa de escavação do túnel:
Jumbo de perfuração da haste dupla de roda DW2-50

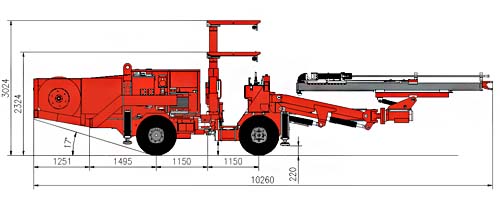

Dimensão total:
Jumbo de perfuração da haste dupla de roda DW2-50Jumbo de perfuração da haste dupla de roda DW2-50
Parâmetros técnicos:

Velocidade de broca

0.8 - 2 m/min

Comprimento da haste da broca

2475/3090/3700mm

Diâmetro do furo

Φ32 mm – Φ102 mm

Profundidade do furo (uma vez)

4015/3405/2795 mm

Seção transversal (W*H)

≤5.5 m *4.4 m

Velocidade móvel

》6.5 Km/h para superfície de alavanca

》4 Km/h na pista 1:7

Broca de rocha

HC50(Montabert)

Dimensão total

(L*W*H)

10260*1340*3024/2324 mm

Peso

9100 kg

Haste:

Haste

1 Jogo

Extensão de alimentação

20 00mm

Fixação paralera

Hidráulico

Roll-over de alimentação

± 180°

Máximo ângulo de oscilação

± 36°

Máximo ângulo de elevação

+40°/ -29°

Máximo ângulo de elevação de alimentação

+ 90°/ -3°

Sistema elétrico:

Potência total instalada

55 kw

Tensão

380V - 660V

Frequência

50-60 Hz

Sistema hidráulico:

Bombas hidráulicas (Motor / Diese)

1 gear pump+1 plunger pump (Motor)

2 bombas de engrenagem+ 1 boma de pistão

Máxima pressão de sistema

23 Mpa (Broca) / 42 Mpa (Móvel)

Tanque de óleo hidráulico

150 L

Tipo de refrigerador

Refrigerador de água

Painel de controle do operador

1 pc

Diesel:

Modelo

Cummins B3.3-80

Potência

60 kw

Aspiração

Turbo

Potência nominal/RPM

80/2200 (HP / RPM)

Máximo torque/RPM

292/1600 (N·m / RPM)

Deslocamento

Tier2

Peso

275 Kg
